一孔窥全貌，多点知冷暖——多点热电偶实现反应器与储罐的立体测温

　　在大型化肥合成塔、石油精炼反应器、液化天然气（LNG）储罐及大型发酵罐等重型容器中，温度场往往存在显著的轴向或径向梯度分布。仅依靠单支热电偶测量某一点的温度，极易导致“管窥蠡测”的偏差，无法真实反映整个容器内物料的平均温度、热点位置或换热效果，进而影响工艺控制策略与产品质量。我们的多点热电偶通过将多支热电偶感温元件集成在单一保护套管或铠装缆中，实现了“一个接口，多个测点”，为工程师提供了容器内温度分布的立体视图，是大型过程装备温度轮廓分析的理想解决方案。


　　结构原理：集约化设计，多维度覆盖

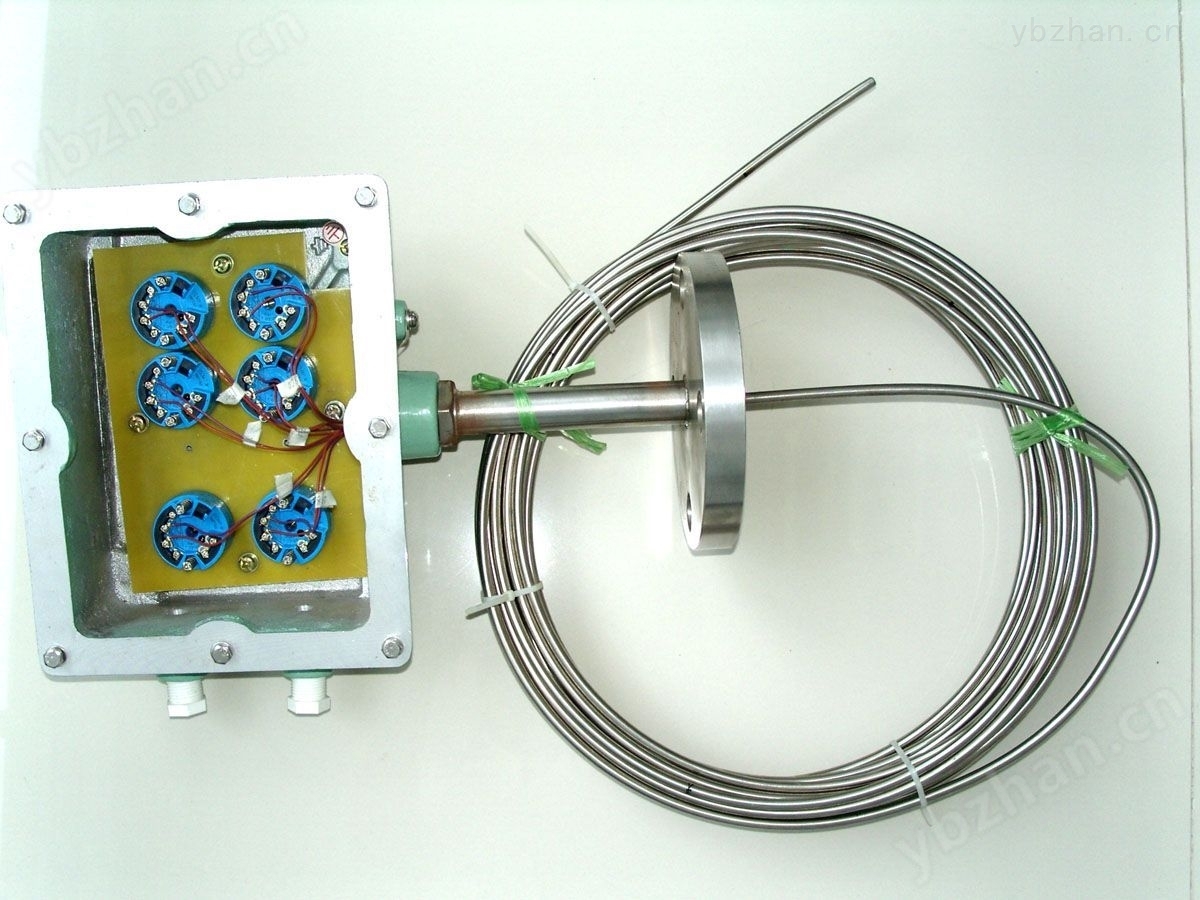

　　多点热电偶的核心在于其紧凑的多传感器集成结构。常见形式有两种：一是刚性格栅式，在多支不同长度（如插入深度阶梯状分布）的刚性保护管末端分别焊接热电偶结点，通过共用或独立的接线端子引出，适用于安装口有限但需要测量不同径向位置的场景；二是柔性铠装式，将多芯（2芯、3芯...至多12芯或更多）热电偶丝穿入一根总不锈钢铠装管内，在预设的不同长度位置剥开外铠和绝缘层，露出并焊接测量结点（或预先点焊好结点后填粉拉铠），最后进行整体密封，适用于深孔、弯曲路径或需要沿深度方向（轴向）均布测点的场景（如合成塔床层温度测量）。电气出口通常采用M27×2、M20×1.5或NPT螺纹/法兰接口，偶丝直径常见Φ3mm，热响应时间≤8秒，防护等级IP65，可配备防爆接线盒。

　　精准描绘温度轮廓，优化工艺控制

　　通过使用多点热电偶，操作人员可以实时获取容器内上、中、下或多处侧壁的同步温度数据。例如，在化肥合成塔中，催化剂床层通常分多段，每段的温度是判断反应进行程度、催化剂活性及是否需要切换或再生的重要依据，多点热电偶能精准捕捉各床层的热点，防止超温失活；在大型沥青或原油储罐中，沿垂直方向布置的多个测点可计算出液位的平均温度，进而精确修正液位计的雷达波或超声波波速，提高存量计量的准确性；在发酵工程中，多点测温有助于监控散热或加热夹套的效率，确保菌体处于理想生长温区。

　　典型应用领域

　　石油化工：加氢反应器、重整反应器、分馏塔、裂解炉管板等装置的床层或内部温度分布监测；

　　化肥与煤化工：氨合成塔、甲醇合成塔、煤气化炉内催化剂床层多点温度测量；

　　能源与储运：LNG常压储罐、液化石油气（LPG）球罐的沿程温度梯度测量，高压加热器、除氧器的内部水温剖面监测；

　　食品与生物工程：大型发酵罐、灭菌釜的立体温度均匀性验证与监控。

　　多点热电偶，用一支探头的身姿，完成了以往数支单点热电偶才能覆盖的测温使命。它不仅节省了宝贵的设备开口（法兰口或螺纹口），降低了密封泄漏点，更以全景式的温度数据，助力工艺人员透视容器内部的“冷热脉络”，从而实现更精细、更安全的自动化控制。
